В октябре 2015 года в городе Харькове компанией Золотое Сечение была смонтирована солнечная станция мощностью 20кВт. Станция обеспечивает компенсацию собственного потребления электроэнергии потребителем, а излишки отдает в сеть.

Состав оборудования:

  • 1) Солнечные батареи ABI-SOLAR в количестве 68 штук ХАРАКТЕРИСТИКИ ABI-SOLAR CL-P72295
  • 2) Инвертор ABB PVI-10.0-TL-OUTD-FS в количестве 2-х штук ХАРАКТЕРИСТИКИ ABB PVI-10.0-TL-OUTD-FS

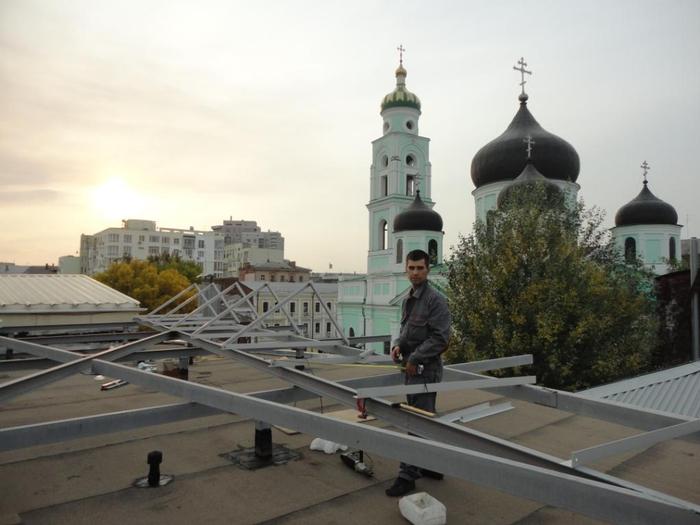

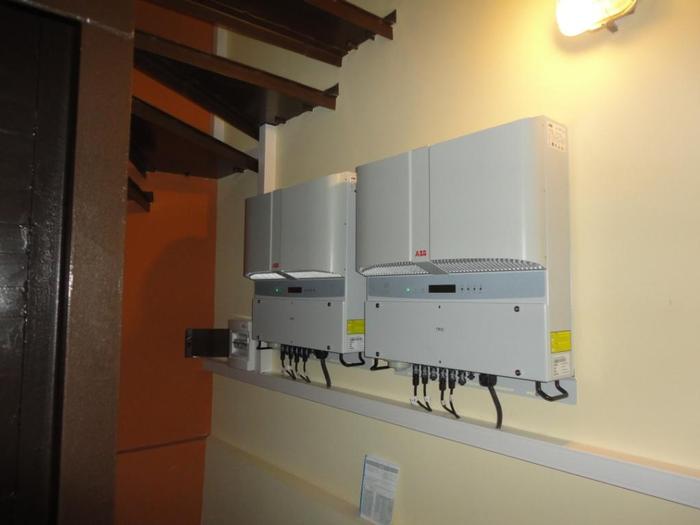

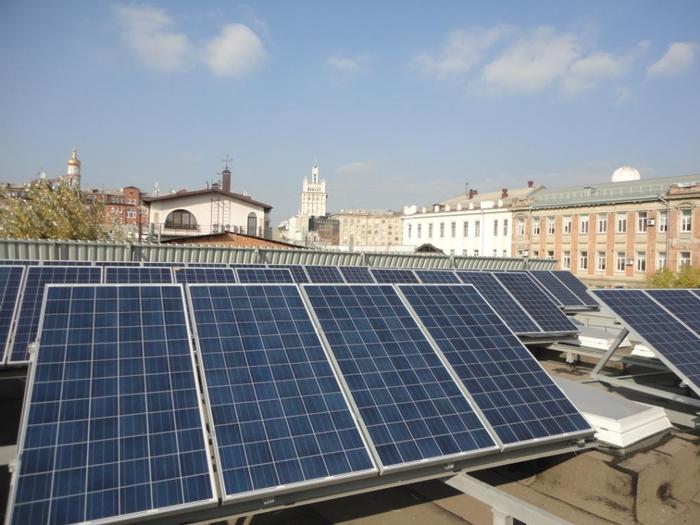

Инверторы Солнечная станция Установки конструкции

Альтернативное электроснабжение объекта, 2015 - технические характеристики

Солнечные батареи
- Мощность Рmppt(Вт) 295
Напряжение ХХ Uхх(В)
Ток КЗ Iкз(A) 8,64
Напряжение МРР Um(В) 36,5
Ток МРР Im(A) 8,08
КПД модуля % 15,23
Тип фотоэлемента мм 156.156 (p-Si)
Количество ячеек шт 72 (6.12)
Макс. напряжение UMAX(В) 1000
Макс. Ток A 15
Темп. коэффициент Uхх %/°С -0,34
Темп. коэффициент Iкз %/°С 0,06
Темп. коэффициент Pm %/°С -0,44
Рабочая температура °C -40 … +85
NOCT °C 45±2
Распределительная коробка ІР67, с диодами
Тип коннектора МС4
Размеры (Д.Ш.В) мм 1956*990*50
STC (стандартные условия испытаний): 1000W/m. AM=1.5 25 °C
Инвертор ABB
Тип инвертора бестрансформаторный
Минимальное напряжение синхронизации с сетью, DC 360
Количество фаз, AC 3
Минимальное напряжение MPPT, DC 300
Максимальное напряжение, DC 900
Количество MPP трекеров 2
Вес, кг 9,2
Гарантия на продукт, лет 5
Максинальная мощность, AC 10000
Максимальная мощность, DC 10300

Альтернативное электроснабжение объекта, 2015 - описание

Система работает с напряжением 300 -900 В постоянного тока.

Как это работает?

При превышении напряжения старта(DC = 300В) включаются инверторы и начинают преобразовывать постоянный ток от солнечных батарей в переменный с необходимыми параметрами 380В, 50Гц . С ростом освещенности растет напряжение и ток в системе, номинальные параметры система выдает при освещенности 1000Вт/м2 . С наступлением вечера - падает освещенность, вследствие чего инверторы полностью отключаются с целью экономии энергии и ждут когда в цепи постоянного тока появится напряжение выше 300В. Замечу, что система не комплектуется аккумуляторными батареями, она работает только с центральной сетью электроснабжения. В момент отключения электропитания в сетях электроснабжения станция тоже отключится, солнечные батареи будут работать на ХХ.
